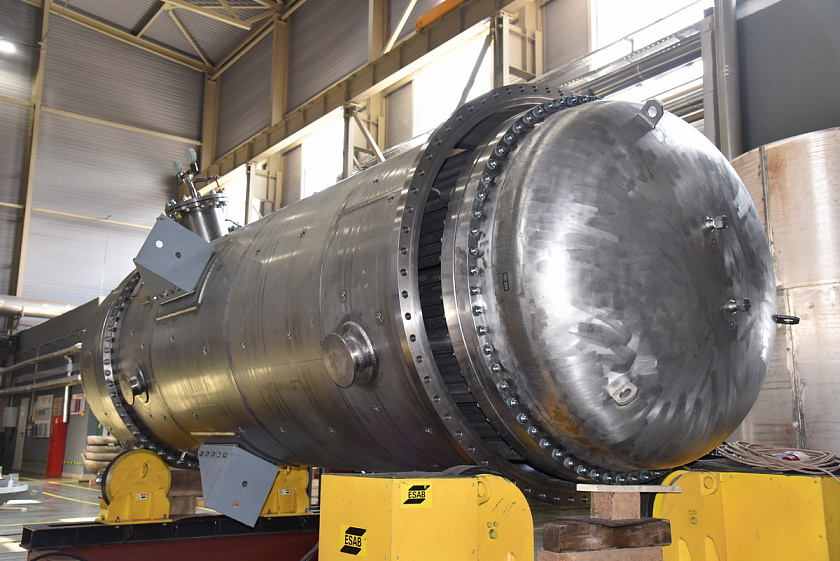

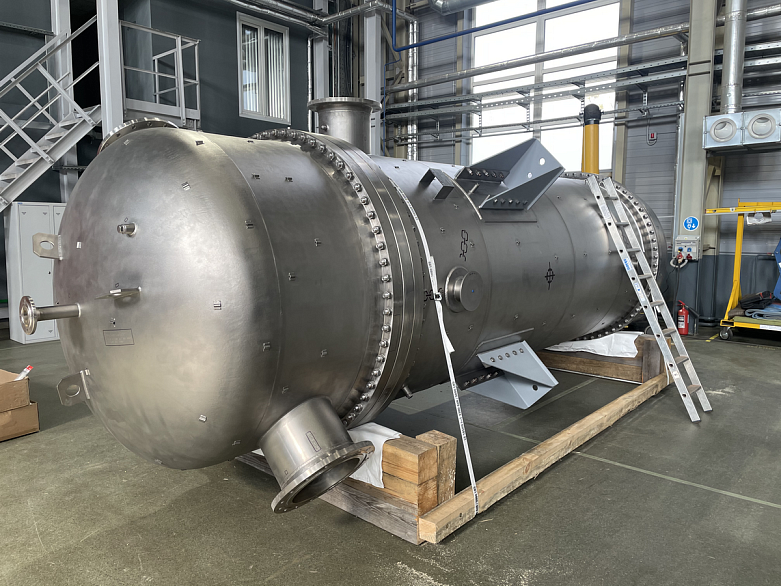

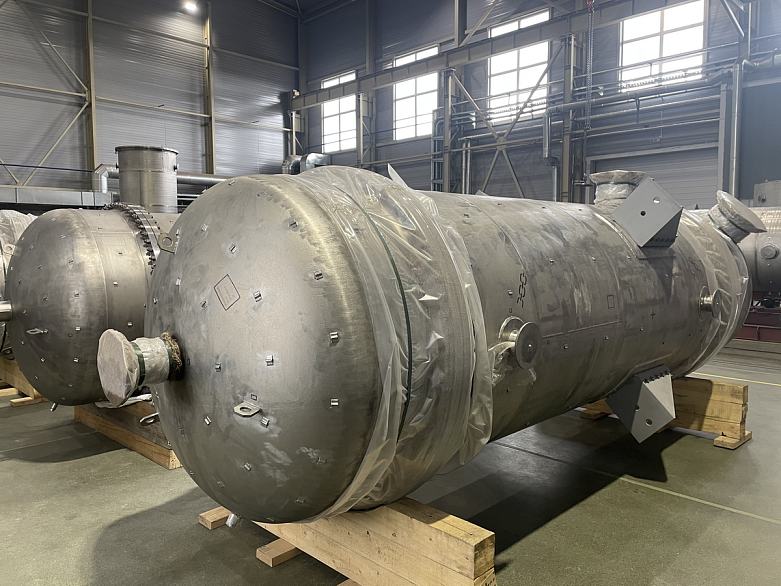

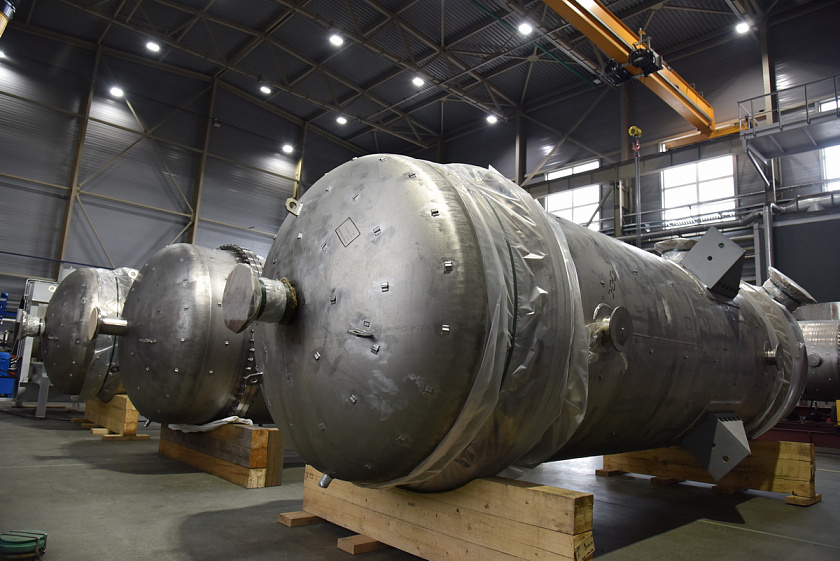

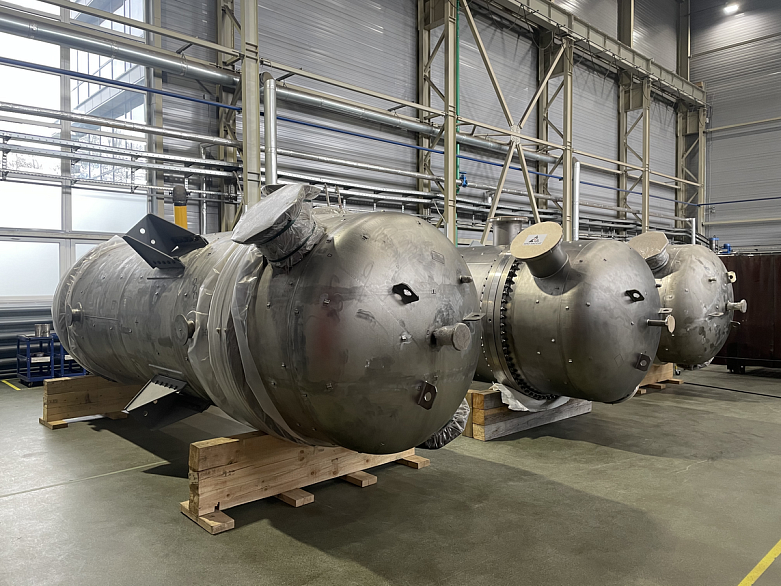

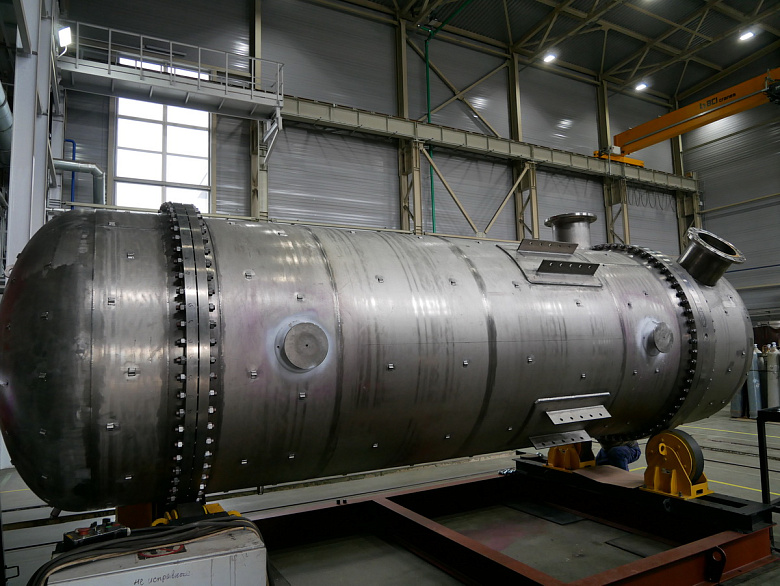

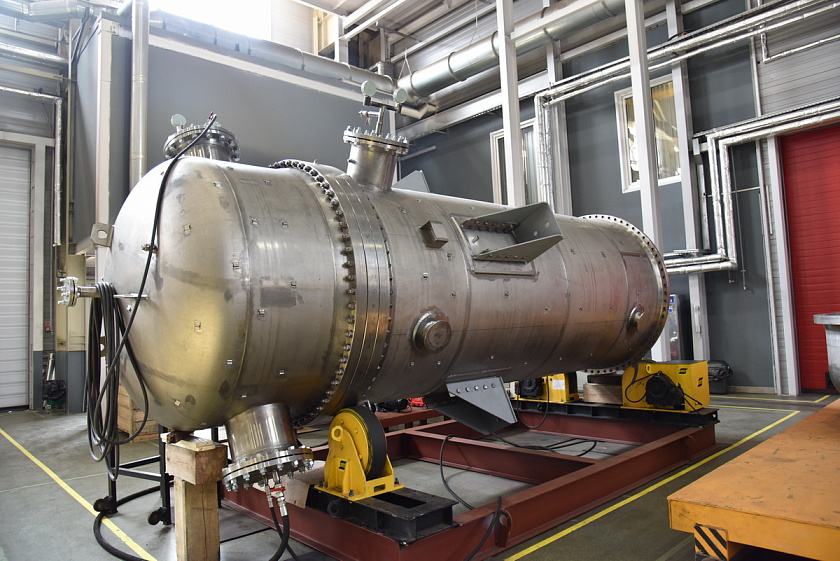

Аппараты теплообменные кожухотрубчатые

Кожухотрубчатые теплообменники являются наиболее распространёнными среди трубчатых. При относительной простоте конструкции они обладают достаточно большой удельной поверхностью теплообмена.

Они применяются в качестве:

испарителей;
конденсаторов;
подогревателей;
холодильников.

В кожухотрубчатых теплообменниках один из теплоносителей движется по трубному пространству, другой – по межтрубному пространству.

В трубное пространство необходимо направлять теплоноситель:

в большей мере загрязняющий поверхность теплообмена;
имеющий большую коррозионность;
имеющий очень высокую (низкую) температуру;
имеющий меньший коэффициент теплоотдачи (при равнозначности показателей по предыдущим пунктам).

Исполнение кожухотрубчатых теплообменников:

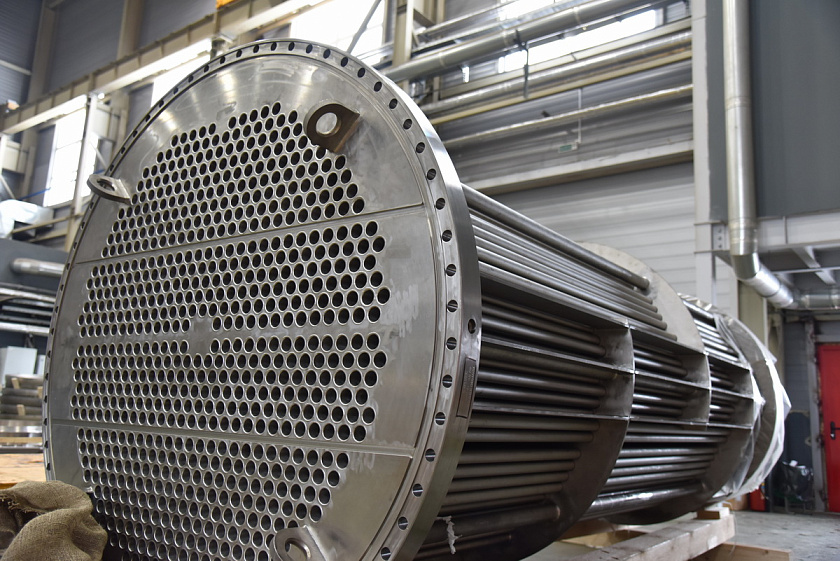

с неподвижным креплением труб в трубных решетках;
с линзовыми компенсаторами на кожухе;
с U образными трубами;
плавающей головкой.

Выбор исполнения теплообменников зависит от:

величины средней разности температур теплоносителей;
их рабочих температур и давлений;
материалов, из которых изготовлены трубы, трубные решетки, кожух.

Теплообменники с неподвижным креплением труб в трубных решетках и линзовым компенсатором:

одноходовые по трубному пространству – вертикальные испарители многоходовые по трубному пространству – вертикальные и горизонтальные конденсаторы;
одно- и многоходовые по трубному пространству – вертикальные и горизонтальные подогреватели и холодильники.

Теплообменники с U образными трубами и с плавающей головкой:

многоходовые по трубному пространству - применяются в качестве испарителей, конденсаторов, холодильников и подогревателей.

Общее достоинство теплообменников с U образными трубами и с плавающей головкой – доступность их межтрубного пространства для очистки. В многоходовых кожухотрубчатых теплообменниках за счёт секционирования потоков теплоносителей при меньших их расходах по сравнению с одноходовыми удаётся достичь интенсивного движения, турбулентности и, как следствие, увеличения коэффициентов теплоотдачи и теплопередачи.

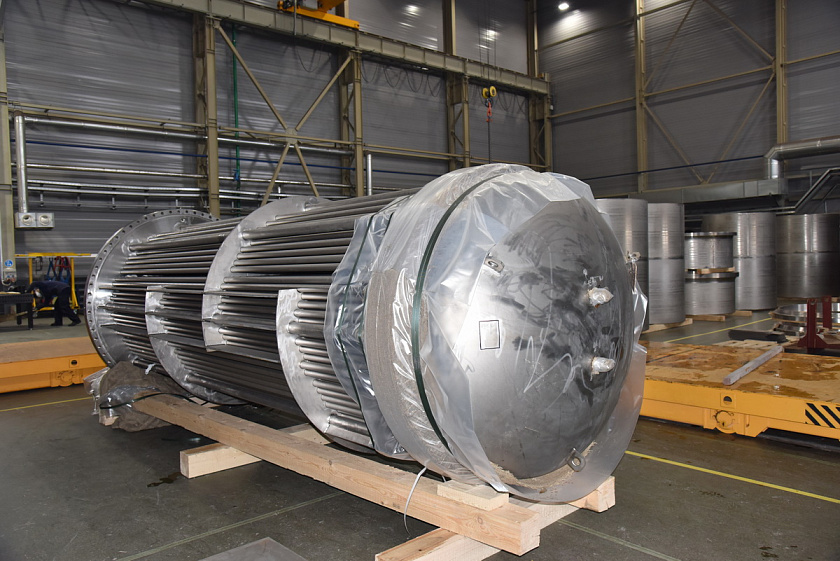

Многоходовыми теплообменники могут быть как по трубному, так и по межтрубному пространствах, так и по обеим пространствам одновременно. Трубное пространство секционируют за счёт установки перегородок в распределительных камерах, межтрубное пространство – за счёт установки поперечных перегородок в нём, обычно сегментных.

Предлагаемые теплообменники изготавливаются из различных металлов и сплавов, в том числе титан, высоколегированные нержавеющие стали, применение которых обусловлено определенными характеристиками рабочих сред (давление, температура, коррозионность и т.д.) позволяющих при высокой теплопроводности обеспечить достаточную механическую, коррозионную и термическую стойкость конструкции.
